流程映射

流程映射用于将数据集字段映射到标准流程模型字段，实现跨数据集的流程聚合分析。通过字段映射，不同格式的源数据可以被统一处理，为后续的流程分析、风险预测、策略仿真提供一致的数据基础。

前置条件：进行流程映射前，请先创建流程并关联数据集。详见 流程管理。

功能架构

流程映射
├── 字段映射配置      # 配置源字段到目标字段的映射关系
├── 映射类型选择      # 全量映射 / 增量映射
├── 映射作业执行      # 执行映射处理
├── 作业状态监控      # 跟踪作业进度和结果
├── 版本管理         # 管理映射版本历史
├── 回滚操作         # 回滚到历史版本
└── 智能映射建议      # AI 辅助推荐映射关系

---

核心概念

什么是字段映射？

字段映射是将源数据集中的列（字段）与平台标准流程模型字段建立对应关系的过程。

源数据集                          标准流程模型
┌─────────────────────┐           ┌─────────────────────┐
│ order_id            │ ───────→ │ case_id (案例标识符)  │
│ activity_name       │ ───────→ │ activity (活动名称)   │
│ create_time         │ ───────→ │ timestamp (时间戳)    │
│ handler             │ ───────→ │ resource (执行资源)   │
│ department          │ ───────→ │ org_unit (组织单元)   │
│ process_cost        │ ───────→ │ cost (成本)          │
└─────────────────────┘           └─────────────────────┘

为什么需要字段映射？

问题	解决方案
不同系统数据格式不同	统一映射到标准字段
字段名称不统一	字段名映射解决差异
数据质量参差不齐	映射时进行数据清洗
多数据集无法联合分析	统一映射后聚合分析

---

映射字段说明

必填字段

目标字段	说明	数据类型要求	业务规则
case_id	案例标识符	字符串	唯一标识一个流程实例，同一案例的所有事件共享相同 case_id
activity	活动名称	字符串	流程中具体操作的名称，如"审批通过"、"订单创建"
timestamp	时间戳	日期时间	事件发生的具体时间，用于确定活动顺序

case_id 业务规则

• 不能为空
• 同一数据集内必须唯一（同一案例的多条事件共享同一 case_id）
• 支持字符串、数字、UUID 等格式
• 建议：使用有业务含义的 ID（如订单号、工单号）

activity 业务规则

• 不能为空
• 建议使用统一的活动名称（避免"审批"和"审核"混用）
• 平台会自动去除首尾空格
• 大小写敏感（"Submit"和"submit"视为不同活动）

timestamp 业务规则

• 不能为空
• 支持格式：
  • YYYY-MM-DDTHH:mm:ss.sssZ (ISO 8601)
  • YYYY-MM-DD HH:mm:ss
  • YYYY-MM-DD
  • Unix 时间戳（毫秒/秒）
• 时区：系统统一使用 UTC 存储，显示时转换为本地时间
• 同一案例的事件按 timestamp 排序

可选字段

目标字段	说明	数据类型要求	业务规则
resource	执行资源	字符串	执行该活动的人员或系统，如"张三"、"审批系统"
cost	成本	数值	该活动或案例的处理成本，支持浮点数
org_unit	组织单元	字符串	执行的部门或组织，如"销售部"、"财务部"

resource 业务规则

• 可为空，为空时表示资源未知
• 支持按资源进行统计分析
• 建议使用统一的人员/系统标识

cost 业务规则

• 可为空
• 必须为数值类型（整数或浮点）
• 负数视为无效，按 0 处理
• 单位由业务自行定义（如元、美元、工时）

org_unit 业务规则

• 可为空
• 支持层级结构（如"华东区/上海分公司/销售部"）
• 可用于组织维度的分析

---

映射类型

1. 全量映射 (Full Mapping)

首次映射或需要重新映射时使用，将所有历史数据一次性映射到目标格式。

适用场景

• 首次配置映射规则
• 映射规则发生变化，需要重新处理
• 数据质量问题需要整体修复

特点

特性	说明
数据范围	处理全部历史数据
执行时间	较长（取决于数据量）
资源消耗	较高
数据一致性	高（所有数据使用同一规则）

执行流程

创建映射 → 配置字段 → 校验配置 → 执行全量映射 → 生成新版本 → 作业完成

2. 增量映射 (Incremental Mapping)

对于新导入的数据，只映射新增部分，提高处理效率。

适用场景

• 定期导入的新数据
• 持续产生数据的业务系统
• 只想处理新增记录的场合

特点

特性	说明
数据范围	仅处理新增数据
执行时间	较短
资源消耗	较低
数据一致性	需要确保历史映射已完成

执行前提

• 必须先执行过全量映射
• 新数据必须包含与全量映射相同的 case_id 格式
• 时间戳必须晚于上次映射的最大时间戳

执行流程

检测增量数据 → 配置字段 → 执行增量映射 → 更新版本 → 作业完成

---

使用流程详解

步骤 1：进入映射管理

进入项目详情页，点击「打开映射管理」进入映射管理页面。

入口位置：项目详情页 → 映射管理按钮

步骤 2：选择数据集

从已关联的数据集中选择要映射的数据源：

选择条件	说明
数据集状态	必须为「就绪」
数据格式	支持 XES、CSV、JSON
数据完整性	必需字段无缺失

步骤 3：配置字段映射

从源数据集的字段列表中选择字段，映射到标准目标字段：

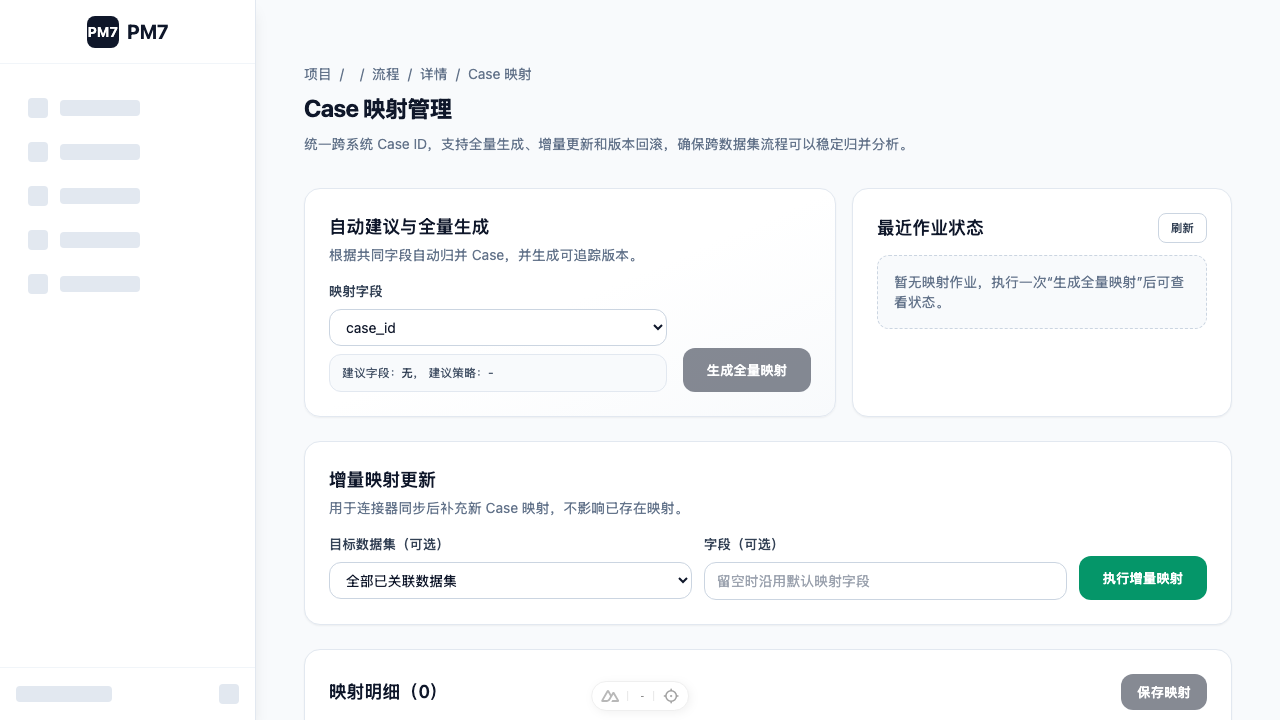

映射配置界面

操作	说明
下拉选择	从源字段列表选择对应字段
智能推荐	点击「智能映射」自动推荐
批量映射	拖拽批量匹配字段
校验映射	实时检查映射配置有效性

字段匹配规则

匹配方式	说明	优先级
字段名称相似度	名称相似的字段优先匹配	高
数据类型匹配	类型相同的字段优先匹配	中
历史映射记录	曾成功映射的组合被记忆	高
用户手动选择	用户明确指定的映射	最高

步骤 4：校验配置

点击「校验」按钮，系统会检查：

检查项	检查内容	不通过时的处理
必填字段	case_id、activity、timestamp 是否已映射	提示选择字段
数据类型	源字段类型是否符合要求	提示类型问题
数据完整性	源字段是否存在空值	提示检查数据
映射冲突	是否有多个源字段映射到同一目标	提示冲突

步骤 5：执行映射作业

配置完成后，点击「开始映射」启动映射作业：

参数	说明	默认值
映射类型	全量映射 / 增量映射	全量映射
映射版本	自动生成或指定版本号	自动生成

步骤 6：查看结果

作业完成后，可查看：

结果项	说明
映射记录数	成功映射的事件总数
失败记录数	映射失败的记录数
映射版本号	生成的版本标识
执行耗时	作业执行总时长
生成规则	系统提取的映射规则

---

映射作业管理

作业状态

状态	标识	说明	可执行操作
queued	灰色	等待执行	取消、删除
running	蓝色旋转	执行中	查看进度、取消
succeeded	绿色	执行成功	查看结果、回滚
failed	红色	执行失败	查看日志、重试

作业状态流转

queued → running → succeeded
              ↓
           failed

进度监控

执行中的作业显示实时进度：

进度指标	说明
已处理记录数	已完成的记录数
总记录数	要处理的记录总数
进度百分比	已处理 / 总数 × 100%
预估剩余时间	根据当前速度计算

作业取消

正在运行的映射任务可以手动取消：

1. 点击作业卡片上的「取消」按钮
2. 确认取消操作

业务规则：

• 取消后已处理的数据不会保存
• 取消操作不可逆
• 建议先查看日志了解失败原因再决定是否取消

作业重试

失败的作业可以重新执行：

1. 点击作业卡片的「重试」按钮
2. 系统使用相同的配置重新执行

业务规则：

• 重试使用最新的映射配置
• 建议先查看失败日志修复问题

---

版本管理

版本生成规则

每次映射执行后，系统会自动生成新版本：

版本格式	说明
主版本号	全量映射后递增（如 v1 → v2）
副版本号	增量映射后递增（如 v1.1 → v1.2）

版本列表

在映射详情页面，可以查看所有历史版本：

版本信息	说明
版本号	如 v1.0、v1.1、v2.0
映射类型	全量映射 / 增量映射
执行时间	版本创建时间
映射记录数	该版本处理的数据量
执行状态	成功 / 失败
操作人	执行操作的用户

版本对比

支持对比两个版本的差异：

对比项	说明
字段映射变化	新增、删除、修改的映射
数据量变化	记录数增减
配置变化	参数修改记录

回滚到历史版本

如需恢复历史映射规则，可选择对应版本点击「回滚」：

回滚操作流程：

选择历史版本 → 确认回滚 → 创建回滚版本 → 更新当前版本

业务规则：

• 回滚会创建新版本，不会删除历史版本
• 回滚后当前版本变为回滚目标版本
• 回滚操作不可撤销

---

智能映射建议

推荐算法

系统会根据以下因素推荐映射字段：

推荐因素	说明	权重
字段名称相似度	与标准字段名相似的源字段优先	30%
历史映射记录	曾经成功映射的字段组合会被记住	30%
数据类型匹配	类型相同的字段优先匹配	25%
样本数据验证	用样本数据验证映射正确性	15%

智能映射规则

规则类型	示例
名称包含	"activity" 匹配 activity
名称相似	"act_name" 匹配 activity
下划线命名	"create_time" 匹配 timestamp
驼峰命名	"createTime" 匹配 timestamp
中文翻译	"活动名称" 匹配 activity
类型匹配	时间类型字段匹配 timestamp

使用智能映射

1. 点击「智能映射」按钮
2. 系统分析源数据结构
3. 显示推荐的映射关系
4. 用户确认或调整
5. 应用推荐配置

---

数据质量检查

映射前检查

执行映射前，系统会进行数据质量检查：

检查项	检查内容	不通过时的处理
必填字段完整性	case_id、activity、timestamp 非空	提示数据清洗
时间格式有效性	timestamp 符合支持的格式	尝试自动转换
case_id 唯一性	同一案例有唯一 case_id	提示检查数据
活动名称规范性	活动名称无异常字符	提示清洗建议

映射中检查

执行映射过程中，系统会检查：

检查项	检查内容	错误处理
数据截断	字符串超长	自动截断并记录
类型转换失败	无法转换的数据	记录为失败，保留原始值
编码问题	特殊字符无法处理	使用替代字符并记录

映射后报告

映射完成后，生成数据质量报告：

数据质量报告
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

【映射结果】
• 总记录数：10,000
• 成功映射：9,850 (98.5%)
• 映射失败：150 (1.5%)

【失败记录分析】
• case_id 为空：50 条
• timestamp 格式错误：80 条
• activity 为空：20 条

【数据分布】
• 案例数：1,250
• 平均每案例事件数：8
• 活动时间跨度：30 天

【建议】
1. 修复 50 条空 case_id 数据
2. 统一 timestamp 格式为 ISO 8601
3. 检查 20 条 activity 为空的原因
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

---

常见问题与解决方案

映射失败

问题：映射作业执行失败

排查步骤：

步骤	检查内容	解决方案
1	查看错误日志	定位具体失败原因
2	检查字段配置	确认映射关系正确
3	验证数据格式	确保数据符合要求
4	检查数据量	大数据量可能超时

常见错误及处理：

错误类型	原因	解决方案
字段不存在	源字段名称错误	检查字段名大小写
时间格式错误	timestamp 格式不支持	转换时间格式
数据为空	必填字段为空	数据清洗
作业超时	数据量过大	分批处理或增加超时时间

数据不一致

问题：映射后数据与分析结果不匹配

排查步骤：

步骤	检查内容	解决方案
1	检查 case_id 格式	确认 ID 生成规则一致
2	检查时间戳排序	确保按时间正确排序
3	检查活动名称	确认名称完全一致
4	查看映射版本	确认使用正确的映射版本

可以修改已映射的数据吗？

答案：已映射的数据不支持直接修改。

替代方案：

需求	解决方案
调整映射规则	创建新的映射版本
修复错误数据	在源数据中修正后重新映射
删除错误记录	修正源数据后执行增量映射

增量映射失败

问题：增量映射执行失败

常见原因：

原因	说明	解决方案
未执行全量映射	增量映射需要先有基准	先执行全量映射
数据格式变化	新数据格式与原来不一致	检查并统一数据格式
时间戳问题	新数据时间戳早于已有数据	检查数据导入顺序

---

业务规则汇总

数据规则

规则	说明
必填字段	case_id、activity、timestamp 必须映射
数据格式	timestamp 必须符合支持的格式
case_id 唯一性	同一案例共享相同 case_id
增量前提	必须先执行全量映射

版本规则

规则	说明
版本生成	每次映射执行生成新版本
版本数量	最多保留 20 个历史版本
回滚操作	回滚创建新版本，不删除历史

限制规则

资源	限制	说明
单次映射数据量	最大 100 万条	超出建议分批处理
每流程映射版本	最多 20 个	超出后自动归档旧版本
并行映射作业	最多 1 个	同一流程同时只能运行一个映射

权限规则

规则	说明
租户隔离	只能操作所属租户的流程映射
项目权限	需要项目访问权限
操作权限	创建映射需要编辑权限

---

最佳实践

1. 映射配置建议

• 统一字段命名：在数据源头统一字段名称
• 规范活动名称：建立标准活动名称词典
• 时间格式统一：使用 ISO 8601 格式
• 定期校验：定期检查映射结果是否正确

2. 数据质量保证

• 导入前清洗：数据导入前进行质量检查
• 必填字段验证：确保必需字段无缺失
• 格式标准化：统一时间格式和编码
• 建立数据规范：制定数据接入标准

3. 版本管理建议

• 重要节点备份：在重要版本处创建备份
• 版本命名规范：使用有意义的版本命名
• 定期清理：清理不需要的历史版本
• 文档记录：记录每个版本的变更内容

4. 增量映射建议

• 固定时间执行：建议在每天数据导入后执行
• 监控增量大小：增量过大时考虑全量重做
• 保留历史记录：保留增量执行记录便于追溯
